Kako delujejo 5/2-potni magnetni ventili?

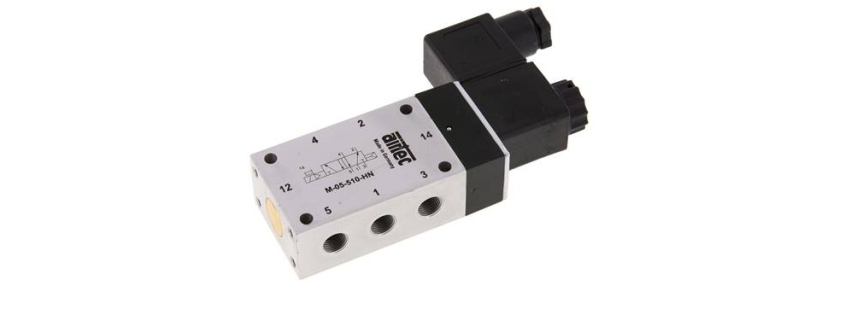

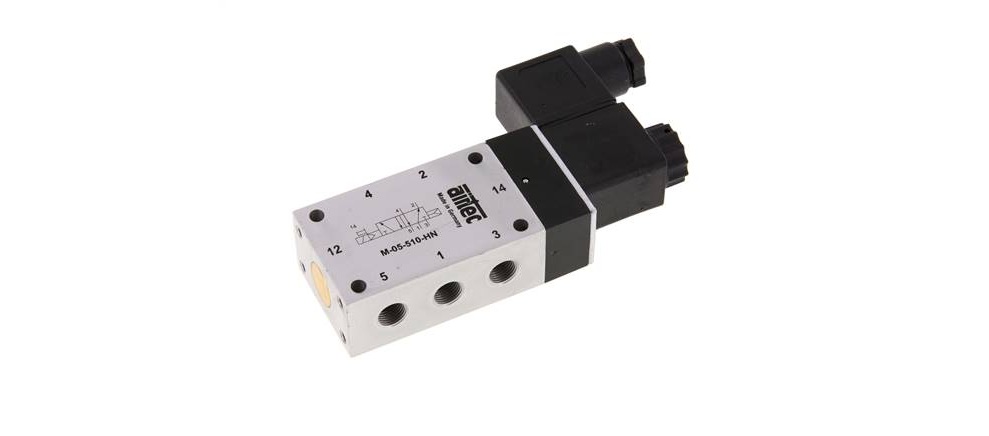

V industrijski avtomatizaciji in pnevmatiki so magnetni ventili ključni elementi za usmerjanje pretoka zraka v pogonske naprave, kot so pnevmatski cilindri. Eden najpogosteje uporabljenih tipov med njimi je 5/2-potni magnetni ventil. Ti ventili omogočajo učinkovito nadzorovanje smeri gibanja dvojno delujočih cilindrov in so bistveni za avtomatizacijo kompleksnih industrijskih procesov. V tem članku bomo podrobno razložili, kako delujejo 5/2-potni ventili, zakaj so nepogrešljivi v sistemih stisnjenega zraka in kakšne različice poznamo.

Kaj pomeni oznaka 5/2?

Oznaka 5/2 se nanaša na število priključkov in število pozicij ventila. Prva številka (5) pomeni, da ima ventil pet priključkov, medtem ko druga številka (2) pomeni, da ima dve delovni poziciji. To pomeni, da lahko ventil preklaplja med dvema različnima stanjema, pri čemer usmerja pretok zraka skozi različne poti, odvisno od pozicije.

Zgradba 5/2-potnega magnetnega ventila

Pet priključkov na ventilu je običajno poimenovanih kot sledi:

1 (P) – dovod stisnjenega zraka
2 (A) in 4 (B) – delovna izhoda, ki vodita do cilindra
3 (R1) in 5 (R2) – izpušna priključka, skozi katera zrak izstopa iz sistema

V notranjosti ventila se nahaja pomično jedro ali drsni element, ki se pomika med dvema pozicijama. To pomikanje omogoča ali blokira pretok zraka do izhodov A ali B. Ko je ventil brez napetosti, je v osnovni poziciji, ko pa se sproži elektromagnet (tuljava), se jedro pomakne in preklopi tok pretoka.

Načelo delovanja

5/2-potni magnetni ventil deluje tako, da ob aktivaciji ene izmed tuljav preklopi pozicijo drsnega elementa in s tem spremeni, kateri izhod bo prejel stisnjen zrak. V prvi poziciji zrak potuje iz priključka P do izhoda A (cilinder se premakne naprej), hkrati pa se zrak iz izhoda B prek R2 izpusti. V drugi poziciji pa se pretok obrne — zrak gre iz P v B, iz A pa se izpusti skozi R1 (cilinder se umakne).

Tak način delovanja omogoča natančno in hitro upravljanje dvojno delujočih pnevmatskih cilindrov brez potrebe po mehanskem vodenju zračnega toka.

Vrste 5/2-potnih ventilov

Obstajata dve glavni različici 5/2-potnih magnetnih ventilov:

Enojno delujoč ventil – ima eno elektromagnetno tuljavo in vzmet, ki vrne ventil v osnovni položaj, ko tuljava ni napajana.
Dvojno delujoč ventil – ima dve tuljavi, ki vsaka posebej preklopi ventil v eno izmed dveh pozicij. V tem primeru ostane ventil v zadnjem aktiviranem položaju, dokler se ne sproži druga tuljava.

Uporaba v industriji

5/2-potni magnetni ventili se široko uporabljajo v številnih panogah, kjer so pnevmatski sistemi nepogrešljivi. Med tipičnimi aplikacijami so:

Avtomatizirani proizvodni procesi
Pakirni stroji
Montažne linije
Transportni sistemi
Robotika in manipulatorski sistemi

Zaradi zanesljivega in enostavnega delovanja ti ventili omogočajo dolgotrajno uporabo brez vzdrževanja ter visoko stopnjo avtomatizacije z minimalnim človeškim posredovanjem.

Zaključek

5/2-potni magnetni ventili predstavljajo osnovni, a izjemno pomemben element v pnevmatskih sistemih. Njihova sposobnost natančnega usmerjanja pretoka stisnjenega zraka omogoča učinkovito upravljanje dvojno delujočih aktuatorjev, kar ustvarja možnosti za avtomatizacijo in optimizacijo industrijskih procesov. Razumevanje njihovega delovanja in pravilna uporaba lahko pripomoreta k večji zanesljivosti in učinkovitosti celotnega proizvodnega sistema.

Če razmišljate o vgradnji ali zamenjavi pnevmatskih komponent, je dobro vedeti, kateri tip ventila potrebujete in kako ta vpliva na delovanje vašega sistema. 5/2-potni ventili so zaradi svoje prilagodljivosti in enostavne uporabe pogosto prva izbira za nadzor linearnih gibanj v industrijskih aplikacijah.
